Описание

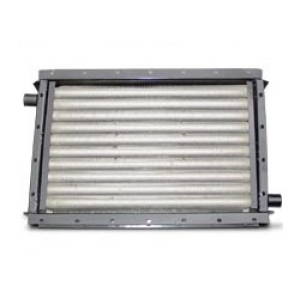

Калорифер водяной Теплоагрегат КП 39 Ск изготовляется из углеродистых сталей обыкновенного качества, теплоотдающие элементы изготовляются из стальной трубы 16х2 (22х2) и алюминиевого накатного оребрения номинальным диаметром 39(43) мм. Теплоноситель - сухой насыщенный пар.
Калориферы применяются в системах кондиционирования, вентиляции и отопления, с температурой теплоносителя не более 180 oС и давлением не более 1,2 МПа.
К системе теплоносителя они могут присоединяться как при помощи сварки, так и с помощью фланцев.
Калориферы КП-Ск могут использоваться в качестве теплоутилизаторов с промежуточным теплоносителем.
Варианты изготовления:
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали (К)
Теплотехнические характеристики,указанные в таблице приведены для режима:
| Температура воздуха на входе, ºC |
-20 |
| Массовая скорость воздуха в набегающем потоке, кг/(см3*c |
3,6 |
| Давление пара, МПа |
1,2 |
| Номенклатура и основные технические характеристики калориферов КП СК |
| Индекс изделия |
Присоединительные размеры, мм |
Производительность |
Площадь
поверхности
обмена, М2 |
Масса, кг |
| H |
H1 |
L |
L1 |
A |
A1 |
A2 |
Ду |
По воздуху (М3/Ч) |
По теплу (кВт) |
| КП-Ск3-9-02 У3 |
575 |
503 |
1064 |
905 |
953 |
551 |
430 |
32 |
5000 |
107,9 |
24,5 |
56 |
Технические характеристики
| Бренд |
Теплоагрегат |
| Габариты ДхГхВ, мм |
1064x575x180 |
| Тепловая мощность, кВт |
107.90 |
| Масса, кг |
56.00 |
| Поток воздуха, м3/час |
5000 |
| Комплектация |
Стандарт |
| Номинальное напр., В |
220 |
| Нагреват. элемент |
ТЭН |
